高壓電線

高壓電纜是電力電纜的一種，是指用于傳輸10kv-35kv（1kv=1000v）之間的電力電纜，多應用于電力傳輸?shù)闹鞲傻�。高壓電纜的產品執行標準為gb/t 12706.2-2008和gb/t 12706.3-2008

高壓電纜的種類

高壓電纜主要種類有yjv電纜、vv電纜、yjlv電纜、vlv電纜。

yjv電纜全稱交聯聚乙烯絕緣聚氯乙烯護套電力電纜（銅芯）

vv電纜全稱聚氯乙烯絕緣聚氯乙烯護套電力電纜（銅芯）

yjlv電纜全稱交聯聚乙烯絕緣聚氯乙烯護套鋁芯電力電纜

vlv電纜全稱聚氯乙烯絕緣聚氯乙烯護套鋁芯電力電纜

由于銅導體的出色導電性能，越來越多的工程采用銅芯電力電纜作為供電系統的主干道，而鋁芯電力電纜的應用則較少，尤其是在越高壓的電力系統中，選擇銅芯電纜的就越多。

高壓電纜的結構

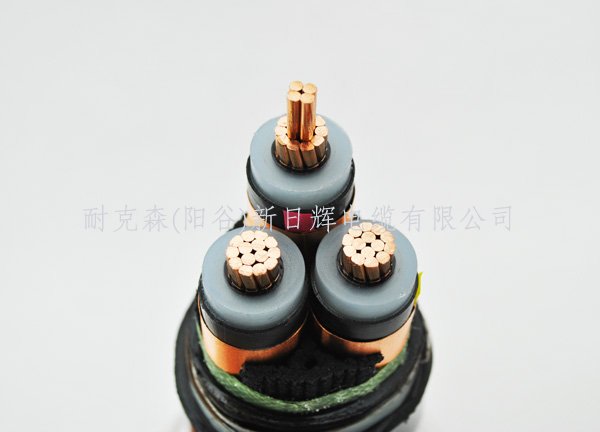

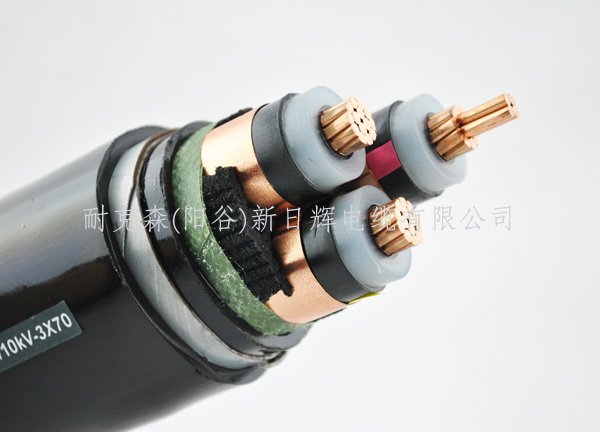

高壓電纜從內到外的組成部分包括：導體、絕緣、內護層、填充料（鎧裝）、外絕緣。當然，鎧裝高壓電纜主要用于地埋，可以抵抗地面上高強度的壓迫，同時可防止其他外力損壞。

常用的規格型號及用途

na-yjv，nb-yjv，交聯聚乙烯絕緣聚氯乙烯護套a(b)類耐火電力電纜可敷設在對耐火有要求的室內、隧道及管道中。

na-yjv22，nb-yjv22，交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套a(b)類耐火電力電纜適宜對耐火有要求時埋地敷設，不適宜管道內敷設。

na-vv，nb-vv，聚氯乙烯絕緣聚氯乙烯護套a(b)類耐火電力電纜可敷設在對耐火有要求的室內、隧道及管道中。

na-vv22，nb-vv22，聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套a(b)類耐火電力電纜適宜對耐火有要求時埋地敷設，不適宜管道內敷設。

wdna-yjy23，wdnb-yjy23，交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套a(b)類無鹵低煙耐火電力電纜適宜對無鹵低煙且耐火有要求時埋地敷設，不適宜管道內敷設。

za-yjv，za-yjlv，zb-yjv，zb-yjlv，zc-yjv，zc-yjlv，交聯聚乙烯絕緣聚氯乙烯護套a(b、c)類阻燃電力電纜可敷設在對阻燃有要求的室內、隧道及管道中。

za-yjv22，za-yjlv22，zb-yjv22，zb-yjlv22，zc-yjv22，zc-yjlv22，交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套a(b、c)類阻燃電力電纜適宜對阻燃有要求時埋地敷設，不適宜管道內敷設。

za-vv，za-vlv，zb-vv，zb-vlv，zc-vv，zc-vlv，聚氯乙烯絕緣聚氯乙烯護套a(b、c)類阻燃電力電纜可敷設在對阻燃有要求的室內、隧道及管道中。

za-vv22，za-vlv22，zb-vv22，zb-vlv22，zc-vv22，zc-vlv22，聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套a(b、c)類阻燃電力電纜適宜對阻燃有要求時埋地敷設，不適宜管道內敷設。

wdza-yjy，wdza-yjly，wdzb-yjy，wdzb-yjly，wdzc-yjy，wdzc-yjly，交聯聚乙烯絕緣聚烯烴護套a(b、c)類阻燃電力電纜可敷設在對阻燃且無鹵低煙有要求的室內、隧道及管道中。

wdza-yjy23，wdza-yjly23，wdzb-yjy23，wdzb-yjly23，wdzc-yjy23，wdzc-yjly23，

交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套a(b、c)類阻燃電力電纜適宜對阻燃且無鹵低煙有要求時埋地敷設，不適宜管道內敷設。

vv、vlv，銅（鋁）芯聚氯乙烯絕緣聚氯乙烯護套電力電纜敷設在室內、隧道及管道中或戶外托架敷設，不承受壓力和機械外力

vy、vly，銅（鋁）芯聚氯乙烯絕緣聚乙烯護套電力電纜

vv22、vlv22，銅（鋁）芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜敷設在室內、隧道、電纜溝及直埋土壤中，電纜能承受壓力及其它外力

vv23、vlv23，銅（鋁）芯聚氯乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜

高壓電纜使用特性

該產品適用于交流額定電壓35kv及以下供輸配電能固定廒設線路用，電纜導體的最高長期工作溫度90度，短路時（最長時間不超過5s），電纜導體最高溫度不超過250度。

特高壓電纜

1kv及以下為低壓電纜；1kv~10kv為中壓電纜；10kv~35kv為高壓電纜；35~220kv為特高壓電纜；

特高壓電纜是隨著電纜技術的不斷發展而出現的一種電力電纜，特高壓電纜一般作為大型輸電系統中的中樞紐帶，屬于技術含量較高的一種高壓電纜，主要用于遠距離的電力傳輸。

高壓電纜故障原因

電纜是供電設備與用電設備之間的橋梁，起傳輸電能的作用。應用廣泛，因此故障也經常發生，下面簡要的分析高壓電纜常見問題產生的原因，按照故障產生的原因進行分類大致分為以下幾類：廠家制造原因、施工質量原因、設計單位設計原因、外力破壞四大類。
