產品簡介
本產品適用于額定電壓500v及以下對于防干擾性要求較高的電子計算機和自動化連接用電纜。

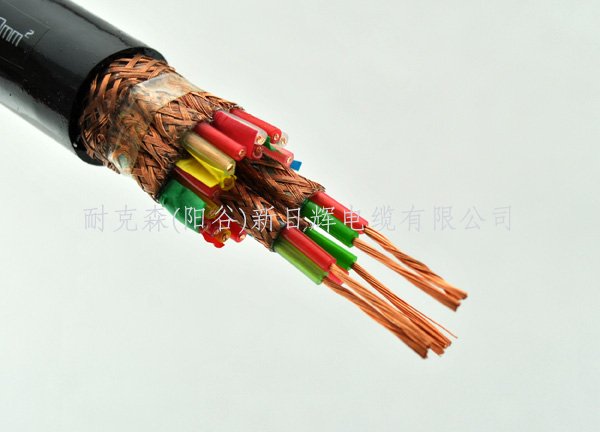

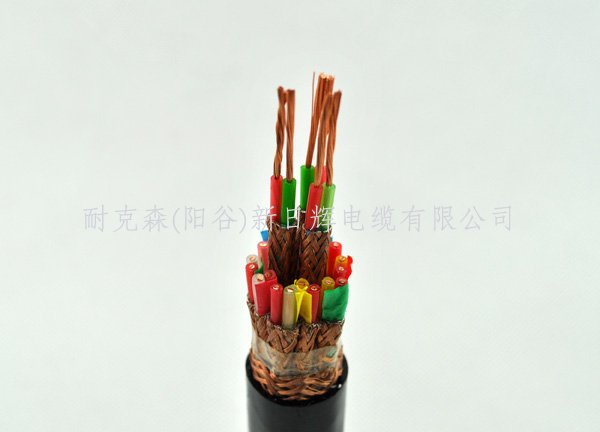

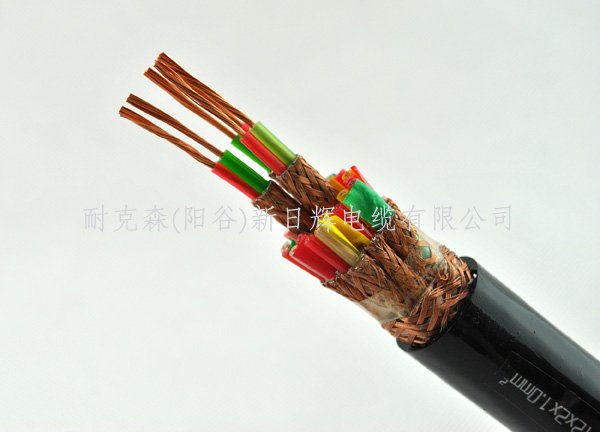

計算機電纜
緣采用具有抗氧化性能的k型b類低密度聚乙烯。聚乙烯的絕緣電阻高，耐電壓好，介電系數小和介質損耗溫度和變頻率的影響也小，不但能滿足傳輸性能的要求，而且能確保電纜的使用壽命。
為了減少回路間的相互串擾和外部干擾，電纜采用屏蔽結構。電纜的屏蔽要求是根據不同場合分別采用：對絞組合屏蔽、對絞組成電纜的總屏蔽、對絞組合屏蔽后總屏蔽等方法。
屏蔽材料有圓銅線，銅帶、鋁帶/塑料復合帶三種。屏蔽對與屏蔽對具有較好的絕緣性能，電纜在使用中若屏蔽對屏蔽對之間出現電位差時，不會影響信號的傳輸質量。
技術參數
產品額定電壓(u0/u):300/500v
長期工作溫度為70℃
敷設時環境溫度不低于:固定敷設-40℃,非固定敷設-15℃
最小彎曲半徑：無鎧裝層應不小于電纜外徑的6倍，帶鎧裝層的電纜應不小于電纜外徑的12倍
在20℃時用直流500v電壓試驗穩定充電1min后絕緣電阻應不小于2500mω·km
各對絞屏蔽之間以及對絞屏蔽與總屏蔽之間應不斷路
電纜的線芯和線芯之間以及屏蔽之間應經受50hz，交流2000v電壓試驗5min不擊穿
型號
計算機電纜詳細型號結構尺寸參數：
標稱截面（） 線徑結構 最大外徑 近似重量（kg/km） 根數/線徑 DJYVP DJYVP2 DJYVP3 DJYVP DJYVP2 DJYVP3 1×2×0.5 1/0.80 7.6 7.3 9.6 65 47 83 1×2×0.75 1/0.97 8.2 7.8 10 71 52 90 1×2×1.0 1/1.13 8.8 8.5 10.6 81 61 103 1×2×1.5 1/1.38 9.5 9.2 11.3 100 78 124 1×2×2.5 1/1.78 10.5 10.2 12.3 132 109 164 2×2×0.5 1/0.8 10.5 10 12.5 109 84 139 2×2×0.75 1/0.97 11.2 10.7 13.2 134 106 165 2×2×1.0 1/1.13 12.6 12.1 14.6 158 129 196 2×2×1.5 1/1.38 13.8 13.3 15.8 244 211 284 2×2×2.5 1/1.78 16.2 15.7 18.2 270 243 343 3×2×0.5 1/0.80 11 10.5 13 132 105 163 3×2×0.75 1/0.97 12.2 11.7 14.2 169 139 202 3×2×1.0 1/1.13 13.7 13.2 15.7 196 165 236 3×2×1.5 1/1.38 15 14.5 17 249 214 303 3×2×2.5 1/1.78 17.2 16.7 9.2 347 308 415 4×2×0.5 1/0.8 11.8 11.3 12.8 165 135 199 4×2×0.75 1/0.97 12.7 12.2 14.7 206 173 242 4×2×1.0 1/1.13 14.4 14 16.4 249 206 295 4×2×1.5 1/1.38 15.7 15 17.7 310 272 370 4×2×2.5 1/1.78 18.7 18.2 20.9 462 400 518 5×2×0.5 1/0.80 13 12.5 15 194 162 233 5×2×0.75 1/0.97 14 13.5 16 247 212 299 5×2×1.0 1/1.13 16 15.5 18 288 250 349 5×2×1.5 1/1.38 17.5 17 19.5 384 341 449 5×2×2.5 1/1.78 20.9 20.4 23 564 496 627 7×2×0.75 1/0.8 13.8 13.3 15.8 242 207 296 7×2×0.75 1/0.97 15.3 14.8 17.3 310 272 368 7×2×1.0 1/1.13 17.4 17 19.5 375 333 441 7×2×1.5 1/1.38 19 18.5 21.2 512 448 566 7×2×2.5 1/1.78 22.7 22.2 25 728 654 798 8×2×0.5 1/0.80 15.3 14.8 17.3 277 240 336 8×2×0.75 1/0.97 16.8 16.3 18.8 367 325 429 8×2×1.0 1/1.13 19.2 18.7 21.5 455 382 499 8×2×1.5 1/1.38 20.4 20 22.6 592 520 649 8×2×2.5 1/1.78 4.5 24 26.8 850 770 950 10×2×0.5 1/0.80 18.2 17.7 20.2 382 319 430 10×2×0.75 1/0.97 20 19.5 22 486 417 538 10×2×1.0 1/1.13 22.8 22.3 25 579 504 640 10×2×1.5 1/1.38 24.7 24.2 27 752 668 817 10×2×2.5 1/1.78 28.8 28.3 31.2 1155 1000 1210 12×2×0.5 1/0.80 18.8 18.3 21 425 360 474 12×2×0.75 1/0.97 20 20.2 22.8 545 472 597 12×2×1.0 1/1.13 23.5 23 25.8 652 574 715 12×2×1.5 1/1.38 25.4 26 27.6 850 765 920 12×2×2.5 1/1.78 30.7 30 32.8 1305 1150 1367 14×2×0.5 1/0.80 19.5 19 21.7 475 407 528 14×2×0.75 1/0.97 21.5 21 23.7 622 545 677 14×2×1.0 1/1.13 24.6 24.1 26.8 736 655 804 14×2×1.5 1/1.38 26.7 26.2 29 1030 883 1070 14×2×2.5 1/1.78 32.5 32 35 1480 1315 1544 16×2×0.5 1/0.80 21 20.5 23 538 466 594 16×2×0.75 1/0.97 23 22.5 25 694 613 752 16×2×1.0 1/1.13 26 25.5 28.4 823 738 919 16×2×1.5 1/1.38 28.5 28 31 1165 1010 1209 16×2×2.5 1/1.78 34.5 34 37 1675 1500 1743 19×2×0.5 1/0.80 22.4 22 24.4 610 535 669 19×2×0.75 1/0.97 23.7 23.2 25.7 790 706 854 19×2×1.0 1/1.13 27 26.5 29.4 854 863 1056 19×2×1.5 1/1.38 29.6 29.1 32 1350 1185 1396 19×2×2.5 1/1.78 36 35.5 38.5 1925 1740 1998 24×2×0.5 1/0.80 25.5 25 27.7 780 692 876 24×2×0.75 1/0.97 28.2 27.8 30.7 1100 940 1141 24×2×1.0 1/1.13 32.5 32 34.8 1320 1150 1378 24×2×1.5 1/1.38 35.2 34.7 37.6 1720 1910 2159 24×2×2.5 1/1.78 42.5 42 45 2465 2250 2555 名稱 DJYPV 聚乙烯絕緣對絞銅線編織分屏蔽聚氯乙烯護 敷設室內、電纜溝、管道等要求靜電屏蔽 算機電纜套計 場合 DJYVP 聚乙烯絕緣對絞銅線編織總屏蔽聚氯乙烯護 敷設室內、電纜溝、管道等要求靜電屏蔽 算機電纜套計 場合 DJYPVP 聚乙烯絕緣對絞銅線編織分屏蔽及總屏蔽聚 敷設室內、電纜溝、管道等要求靜電屏蔽 氯乙烯護套計算機電纜 場合 DJYP2V 聚乙烯絕緣對絞銅帶分屏蔽聚氯乙烯護套計 敷設室內、電纜溝、管道等要求靜電屏蔽 算機電纜 場合 DJYVP2 聚乙烯絕緣對絞銅帶總屏蔽聚氯乙烯護套計 敷設室內、電纜溝、管道等要求靜電屏蔽 算機電纜 場合 DJYP2VP2 聚乙烯絕緣對絞銅帶分屏蔽及總屏蔽聚氯乙 敷設室內、電纜溝、管道等要求靜電屏蔽 烯護套計算機電纜 場合 DJYP3V 聚乙烯絕緣對絞鋁塑復合帶分屏蔽聚氯乙烯 敷設室內、電纜溝、管道等要求靜電屏蔽 護套計算機電纜 場合 DJYVP3 聚乙烯絕緣對絞鋁塑復合帶總屏蔽聚氯乙烯 敷設室內、電纜溝、管道等要求靜電屏蔽 護套計算機電纜 場合 DJYP3VP3 聚乙烯絕緣對絞鋁塑復合帶分屏蔽及總屏蔽 敷設室內、電纜溝、管道等要求靜電屏蔽 聚氯乙烯護套計算機電纜 場合 DJYPVR 聚乙烯絕緣對絞銅線編織分屏蔽聚氯乙烯護 敷設室內、電纜溝、管道等要求靜電屏蔽 計算機電纜套軟 場合 DJYVPR 聚乙烯絕緣對絞銅線編織總屏蔽聚氯乙烯護 敷設室內、電纜溝、管道等要求靜電屏蔽 計算機電纜套軟 場合 DJYPVPR 聚乙烯絕緣對絞銅線編織分屏蔽及總屏蔽聚 敷設室內、電纜溝、管道等要求靜電屏蔽 氯乙烯護套軟計算機電纜 場合 DJYP2VR 聚乙烯絕緣對絞銅帶分屏蔽聚氯乙烯護套軟 敷設室內、電纜溝、管道等要求靜電屏蔽 計算機電纜 場合 DJYVP2R 聚乙烯絕緣對絞銅帶總屏蔽聚氯乙烯護套軟 敷設室內、電纜溝、管道等要求靜電屏蔽 計算機電纜 場合 DJYP2VP2R 聚乙烯絕緣對絞銅帶分屏蔽及總屏蔽聚氯乙 敷設室內、電纜溝、管道等要求靜電屏蔽 烯護套軟計算機電纜 場合 DJYP3VR 聚乙烯絕緣對絞鋁塑復合帶分屏蔽聚氯乙烯 敷設室內、電纜溝、管道等要求靜電屏蔽 護套軟計算機電纜 場合 DJYVP3R 聚乙烯絕緣對絞鋁塑復合帶總屏蔽聚氯乙烯 敷設室內、電纜溝、管道等要求靜電屏蔽 護套軟計算機電纜 場合 DJYP3VP3R 聚乙烯絕緣對絞鋁塑復合帶分屏蔽及總屏蔽 敷設室內、電纜溝、管道等要求靜電屏蔽 聚氯乙烯護套軟計算機電纜 場合 DJYPV22 聚乙烯絕緣對絞銅線編織分屏蔽聚氯乙烯護 敷設室內、電纜溝、管道等要求靜電屏蔽 套鋼帶鎧裝計算機電纜 較大機械外力固定場合并承受 DJYVP22 聚乙烯絕緣對絞銅線編織總屏蔽聚氯乙烯護 敷設室內、電纜溝、管道等要求靜電屏蔽 套鋼帶鎧裝計算機電纜 較大機械外力固定場合并承受 DJYPVP22 聚乙烯絕緣對絞銅線編織分屏蔽及總屏蔽聚 敷設室內、電纜溝、管道等要求靜電屏蔽 氯乙烯護套鋼帶鎧裝計算機電纜 較大機械外力固定場合并承受 DJYP2V22 聚乙烯絕緣對絞銅帶分屏蔽聚氯乙烯護套鋼 敷設室內、電纜溝、管道等要求靜電屏蔽 裝計算機電纜帶鎧 較大機械外力固定場合并承受 DJYVP2－22 聚乙烯絕緣對絞銅帶總屏蔽聚氯乙烯護套鋼 敷設室內、電纜溝、管道等要求靜電屏蔽 裝計算機電纜帶鎧 較大機械外力固定場合并承受 DJYP2VP2－22 聚乙烯絕緣對絞銅帶分屏蔽及總屏蔽聚氯乙 敷設室內、電纜溝、管道等要求靜電屏蔽 烯護套鋼帶鎧裝計算機電纜 較大機械外力固定場合并承受 DJYP3V22 聚乙烯絕緣對絞鋁塑復合帶分屏蔽聚氯乙烯 敷設室內、電纜溝、管道等要求靜電屏蔽 護套鋼帶鎧裝計算機電纜 較大機械外力固定場合并承受 DJYVP3－22 聚乙烯絕緣對絞鋁塑復合帶總屏蔽聚氯乙烯 敷設室內、電纜溝、管道等要求靜電屏蔽 護套鋼帶鎧裝計算機電纜 較大機械外力固定場合并承受 DJYP3VP3－22 聚乙烯絕緣對絞鋁塑復合帶分屏蔽及總屏蔽 敷設室內、電纜溝、管道等要求靜電屏蔽 聚氯乙烯護套鋼帶鎧裝計算機電纜 較大機械外力固定場合并承受 導體類型 導體標稱截面 導體根數/單絲直徑mm 導體根數/單絲直徑mm 導體根數/單絲直徑mm 20℃時導體直流電阻Ω/km 20℃時導體直流電阻Ω/km mm2 A B R A、B R 0.5 1/0.80 7/0.30 16/0.20 ≤ 36.0 ≤ 39.0 0.75 1/0.97 7/0.37 24/0.20 ≤ 24.5 ≤ 26.0 1 1/1.13 7/0.43 32/0.20 ≤18.1 ≤19.5 1.5 1/1.38 7/0.52 30/0.25 ≤12.1 ≤13.3 2.5 1/1.78 7/0.68 49/0.25 ≤ 7. 41 ≤ 7. 9 8
如下表所示：
